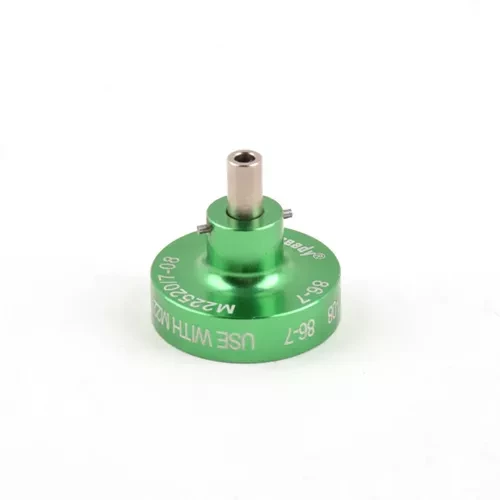

Позиционер 86-7 (M22520/7-08)

Позиционер 86-7 — специализированный инструмент для точного монтажа контакт-деталей

Позиционер 86-7 — это приспособление, предназначенное для обеспечения правильной и стабильной ориентации контакт-деталей (терминалов) при их монтаже на провода с помощью гидравлических или ручных обжимных прессов. Его основная задача — гарантировать, что терминал будет установлен в обжимной матрице пресса строго в соответствии с техническими требованиями, что критически важно для качества электрического и механического соединения.

Назначение и совместимость

Данный позиционер разработан в строгом соответствии с военным стандартом MIL-C-22520/7-08, который регламентирует требования к инструменту для работы с контактами стандарта MIL-DTL-22520.

Он совместим с инструмент MH860 и его аналоги.

Поддерживаемые модели терминалов

Позиционер 86-7 предназначен для работы с контактами, имеющими фиксатор на корпусе, а не на центральном отверстии. К ним относятся:

• MS27492-20
• MS27493-20
• MS27494-20
• MS27655-20

Использование позиционера является обязательным условием для выполнения качественного обжима этих типов контактов. Он исключает человеческий фактор и смещение терминала в матрице, что могло бы привести к браку и ненадёжному соединению.

Принцип работы

1. Установка: Позиционер устанавливается в рабочую зону обжимного инструмента (пресса) на место, где обычно располагается провод с контактом.
2. Фиксация терминала: Контакт (терминал) вставляется в позиционер. Конструкция позиционера имеет специальный паз или фиксатор, который захватывает корпус терминала именно в том месте, где должен быть выполнен обжим изоляции (если это предусмотрено) или который просто центрирует сам контакт.
3. Обжим: Обжимные матрицы (губки) пресса сходятся и обжимают контакт. Благодаря тому, что терминал был предварительно зафиксирован в позиционере, он не может сместиться, и обжим происходит в строго заданной позиции.
4. Извлечение: После завершения цикла обжима матрицы размыкаются, и готовое соединение (провод с контактом) извлекается.

Таким образом, позиционер 86-7 является неотъемлемой частью технологической цепочки при работе с указанными типами контактов, обеспечивая повторяемость и высокое качество сборки жгутов в авиационной, военной и другой ответственной технике.
