Позиционер 86-1S (M22520/7-02)

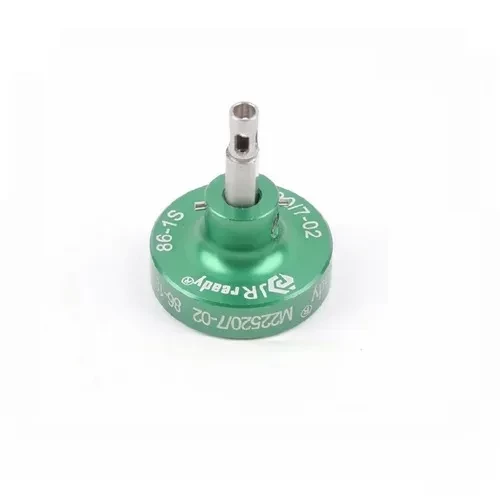

Позиционер 86-1S — специализированное устройство для точного позиционирования контакт-деталей
Позиционер 86-1S — это вспомогательное устройство, предназначенное для точного позиционирования и фиксации контакт-деталей (терминалов) определённого типа перед их обжимом. Он используется вместе с гидравлическими обжимными инструментами, работающими со сменными матрицами стандарта M22520/7-01, такими как YJQ-W7A и MH860.
Назначение и совместимость
- Стандарт разработки: Позиционер изготовлен в соответствии с требованиями военного стандарта MIL-C-22520/7-02, что гарантирует его совместимость и точность при работе с компонентами, сертифицированными по стандартам MIL-SPEC.
- Совместимые инструменты: Предназначен для использования с обжимными прессами, работающими с матрицами типа M22520/7-01. Наиболее распространённые модели прессов — YJQ-W7A и MH860. Позиционер устанавливается в рабочую зону пресса.
- Совместимые терминалы: Разработан для работы с контактами, у которых фиксатор (индекс) расположен на центральном отверстии. К таким относятся:
- MS27491-22
- MS27491-22M
- MS27491-22D
- Использование позиционера обязательно для обеспечения правильного позиционирования этих терминалов в матрице и качественного обжима согласно спецификациям.
Принцип работы и назначение
- Установка: Позиционер устанавливается в обжимной пресс вместо провода с контактом.
- Позиционирование: Контакт-деталь (терминал) вставляется в позиционер. Конструкция 86-1S имеет специальный зажим или направляющую, которая точно центрирует контакт, ориентируя его центральный фиксатор.
- Обжим: Губки (матрицы) пресса сходятся и обжимают контакт. Благодаря жёсткой фиксации терминала позиционером, обжим происходит точно по спецификации, обеспечивая надёжное электрическое и механическое соединение.
- Завершение: После обжима готовое соединение извлекается из пресса.
Таким образом, позиционер 86-1S является критически важным инструментом для предотвращения брака при работе с терминалами серии MS27491, гарантируя высокую точность и повторяемость каждого обжима.
