Обжимной инструмент NPOK-2M для контактов разъемов СНЦ-23
24000RUB
Цена указана без НДС. При выставлении счёта дополнительно начисляется 22%.

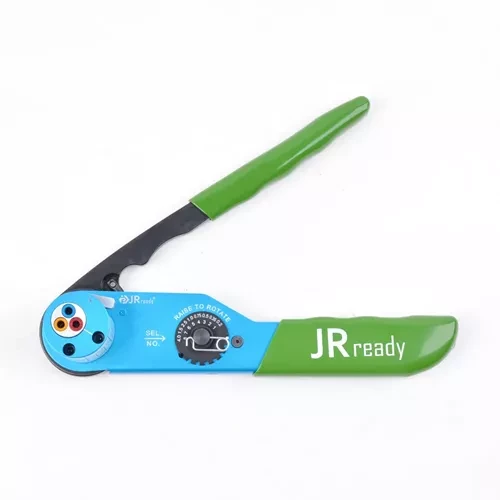

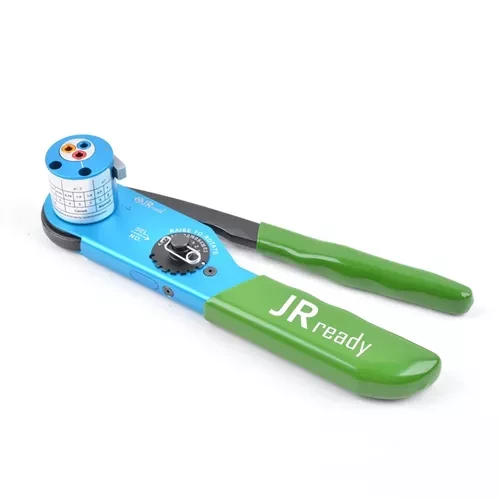

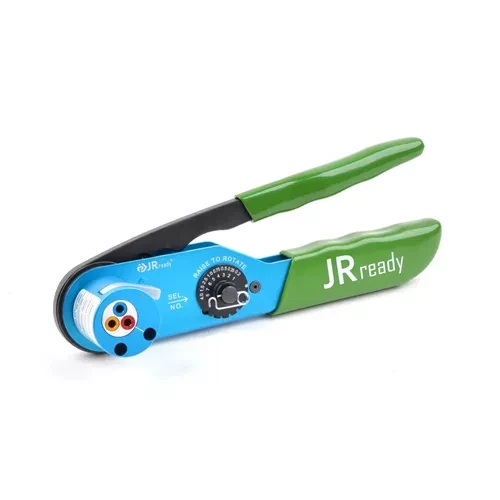

Обжимной инструмент NPOK-2M для обжима проводов в контакты СНЦ-23
NPOK-2M — ручной обжимной инструмент JRready, предназначенный для опрессовки проводов в
контактах электрических соединителей серии СНЦ-23. Применяется при изготовлении кабельных
жгутов, монтаже и ремонте электрических соединений.
Инструмент рассчитан на работу с контактами диаметром 1,0; 1,5 и 2,0 мм и проводами сечением
от 0,20 до 4,00 мм² (ориентировочно 11–24 AWG). Четырёхиндентный механизм обжимает
хвостовик контакта с четырёх сторон, обеспечивая формирование соединения при правильном
подборе режима обжима.
Конструктивные особенности
• Четырёхиндентный обжим. Четыре рабочих индентора воздействуют на хвостовик контакта с
разных сторон.
• Восьмипозиционная регулировка. Регулировочный диск позволяет выбирать глубину обжима с
учётом типа контакта и сечения проводника.
• Храповой механизм. Обеспечивает последовательное выполнение цикла обжима.
• Позиционирование контакта. Позиционер помогает устанавливать контакт относительно
рабочих инденторов.
• Металлическая конструкция. Предназначен для использования при сборке и обслуживании
электрических соединений.
Применение обжимного инструмента NPOK-2M
Инструмент используется при изготовлении и ремонте электрических соединений с контактами
разъёмов СНЦ-23. Основные области применения:
• производство и ремонт кабельных жгутов;
• монтаж электрических соединителей СНЦ-23;
• сборка и обслуживание электротехнического оборудования;
• производство промышленной и специализированной электронной аппаратуры;
• электромонтажные работы с контролируемым обжимом контактов.
В авиационной и другой специальной аппаратуре инструмент применяют только в случаях,
предусмотренных соответствующей технологической документацией.
Настройка и контроль качества обжима
Перед началом работы следует выбрать положение регулировочного диска в соответствии с типом
контакта и сечением провода. Правильность настройки проверяется подходящим контрольным
калибром. В каталожных данных для NPOK-2M указывается калибр G56 для проверки при
положении 5. Для ответственных соединений необходимо руководствоваться технической
документацией на контакты и требованиями к качеству обжима.
Комплектация и условия поставки
Обжимной инструмент NPOK-2M поставляется для выполнения работ по опрессовке контактов
электрических соединителей СНЦ-23. Точный состав комплекта, наличие технической
документации и гарантийные условия уточняются при оформлении заказа.
Crimping Tools осуществляет поставку обжимного инструмента по России и СНГ. Возможна работа с
юридическими лицами с предоставлением необходимых бухгалтерских документов.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | JRready |
| Модель | NPOK-2M |
| Тип инструмента | Ручной обжимной инструмент |
| Назначение | Опрессовка контактов разъёмов СНЦ-23 |
| Совместимые разъёмы | СНЦ-23 |
| Диаметр контактов | 1,0; 1,5; 2,0 мм |
| Сечение проводов | 0,20; 0,35; 0,50; 0,75; 1,00; 1,50; 2,50; 4,00 мм² |
| Диапазон AWG | 11–24 AWG (ориентировочно) |
| Тип обжима | Четырёхиндентный |
| Количество положений регулировки | 8 |
| Механизм | Ручной, храповой |
| Диаметр рабочего отверстия | 5,6 мм |
| Совместимый позиционер | TH03-NPOK-2M |
| Контрольный калибр | G56 (положение 5) |
Сечение проводов
0,20; 0,35; 0,50; 0,75; 1,00; 1,50; 2,50; 4,00 mm²
Диаметр контактов
1,0; 1,5; 2,0 mm
Тип контактов под обжим
СНЦ-23
