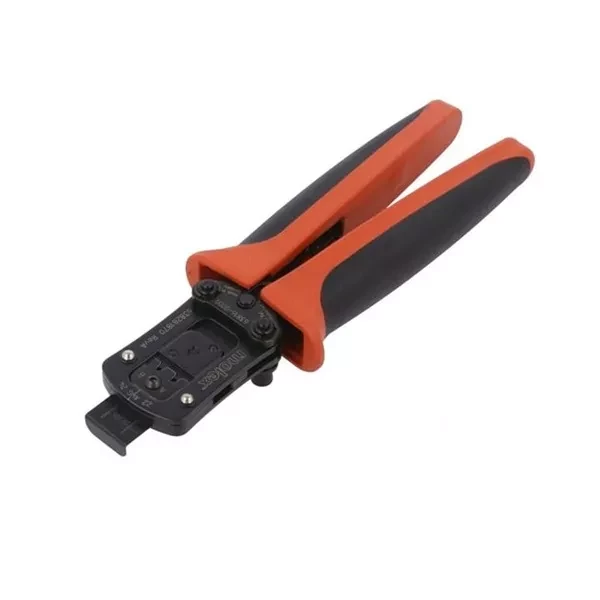

Ручной обжимной инструмент Molex 0638270800 для клемм Pico-Lock (шаг 1,50 мм)
Оригинальный прецизионный ручной кримпер Molex 0638270800 (MX-63827-0800) из линейки PremiumGrade™. Специализированный инструмент для точной опрессовки миниатюрных открытых контактов артикула 504052-0098 в разъемах серии Pico-Lock с шагом 1,50 мм. Предназначен для работы с тонкими проводами от 28 AWG до 24 AWG. Идеален для сборки носимой электроники, датчиков и компактных устройств.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Идентификация | |
| Артикул производителя | 0638270800 / MX-63827-0800 |
| Бренд | Molex (США) |
| Серия | PremiumGrade™ |
| Тип механизма | Рычажный с храповиком полного цикла обжатия |
| Рабочие параметры | |
| Совместимая серия разъемов | Pico-Lock (шаг 1,50 мм) |
| Сечение провода (AWG) | 28 – 24 AWG (≈ 0,08 – 0,20 мм²) |
| Обрабатываемый контакт | Клемма Molex 504052-0098 |
| Материал рабочих частей | Закаленная легированная сталь высокой точности |
Преимущества модели
Прецизионная геометрия матриц
Узкие рабочие зоны инструмента рассчитаны на изоляцию и жилу сверхтонкого провода. Матрицы обеспечивают идеальное смыкание без повреждения изоляции, что критически важно при работе с кабелями малого сечения.
Храповый механизм PremiumGrade™
Инструмент оснащен системой трещотки, которая физически блокирует раскрытие рукояток до завершения полного цикла опрессовки. Это гарантирует стабильное усилие прижима и исключает риск недоопрессовки контакта даже при интенсивной работе.
Надежность сигнальных цепей
Профиль обжатия типа «B» обеспечивает врезание материала клеммы в медную жилу без ее перерезания, создавая максимально надежный электрический контакт для передачи данных и сигналов управления.
Совместимость
Инструмент разработан строго под одну систему соединений:
- Разъемы: Серия Molex Pico-Lock с межконтактным расстоянием 1,50 мм.
- Номера контактов (Part Number): 504052-0098.
Использование данного кримпера с любыми другими сериями разъемов (SL, KK, Mini-Fit или бытовыми автоклеммами) технически невозможно из-за уникального микро-профиля губок.
Сферы применения
- Сборка шлейфов питания и данных для миниатюрных камер и оптических сенсоров;
- Внутренний монтаж носимой электроники, фитнес-браслетов и медицинских приборов;
- Прокладка межплатных соединений внутри ультрабуков, планшетов и тонких клиентских терминалов;
- Ремонт сложной потребительской электроники;
- Создание кастомных кабельных сборок для робототехники и беспилотных летательных аппаратов (FPV-дроны).
Комплектация поставки
- Обжимной инструмент Molex 0638270800 — 1 шт.
- Паспорт изделия / инструкция по эксплуатации — 1 шт.
- Индивидуальная защитная упаковка.
Важная информация перед покупкой
Данный кримпер не является универсальным. Он предназначен исключительно для контактов открытого типа серии Pico-Lock (арт. 504052-0098). Попытка обжать им контакты других серий приведет к их необратимой деформации. Инструмент не подходит
