Обжимной инструмент JRD-FT8 (M22520/1-01) — JRready

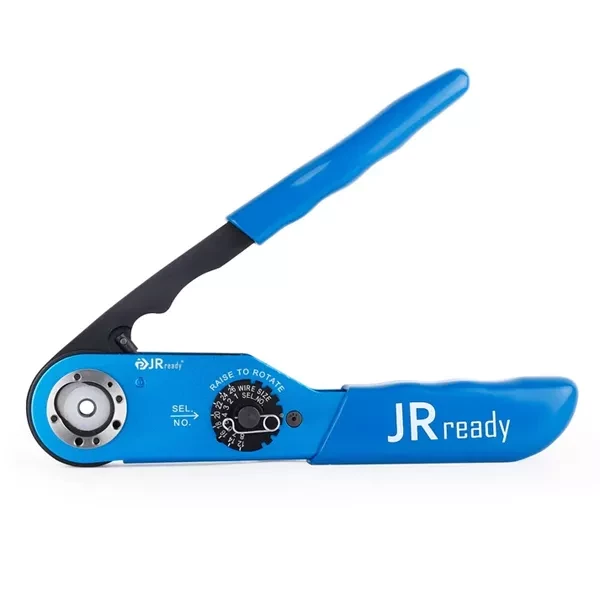

Профессиональный четырехточечный кримпер JRD-FT8 от производителя JRready, разработанный в строгом соответствии с военным стандартом MIL-DTL-22520/1-01 (аналог инструмента AF8). Инструмент обеспечивает создание газонепроницаемых соединений с круглыми контактами, гарантируя максимальную механическую прочность и минимальное переходное сопротивление.

Технологические особенности

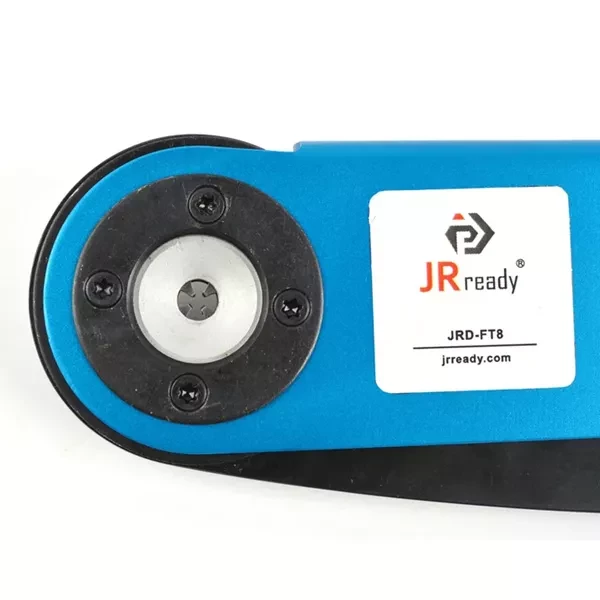

В основе инструмента лежит запатентованная технология четырехточечного (квадрупольного) обжима. В отличие от стандартных шестигранных матриц, данный механизм формирует профиль в виде восьмигранника с четырьмя парами смыкающихся граней.

Преимущества технологии:

• Равномерное распределение давления: исключает деформацию и растрескивание медного основания контакта.
• Стабильность усилия: встроенный храповой механизм (Ratchet) не позволяет разжать рукоятки до полного завершения цикла обжима.
• Точная калибровка: инструмент поставляется откалиброванным с завода, предусмотрена возможность микрорегулировки усилия сжатия под конкретный тип клеммы.

Инструмент безупречно работает с позиционерами серии UF2-5, которые обеспечивают соосность контакта в матрице с точностью до сотых долей миллиметра.

Универсальная совместимость с проводами и клеммами

JRD-FT8 заменяет собой целый парк узкоспециализированного инструмента, покрывая широкий спектр задач по заделке кабеля.

Поддерживаемые сечения проводов:

• AWG 26–12 (от 0,128 до 4,0 мм²). Инструмент эффективно работает как с тонкими сигнальными жилами, так и с силовыми проводами питания.

Типы совместимых контактов: (Тег H3)

• Круглые клеммы 12#, 16#, 20#: в разъемах военного стандарта (MIL-DTL-38999, MIL-DTL-26482, MIL-DTL-5015).
• Клеммы 10A и 16A: в высокоточных разъемах повышенной прочности (серии EPIC, Harting, ILME).

Применение в высокотехнологичных отраслях

Благодаря прецизионной точности и надежности, инструмент является стандартом де-факто в критически важных узлах.

Аэрокосмическая отрасль и медицина:

• Сборка и ремонт бортовых кабельных сетей (авионики) гражданских и военных самолетов.
• Производство малоинвазивных хирургических инструментов: обжим контактов в одноразовых биопсийных щипцах, электрохирургических петлях и клеточных щетках, где отказ соединения недопустим.

Промышленность и телекоммуникации:

• Монтаж ответственных узлов в автомобильных жгутах (CAN-шины, датчики систем безопасности).
• Сборка промышленных контроллеров и коммутационного оборудования.
• Прокладка систем связи и центров обработки данных (ЦОД).

Профессиональный инструмент для прототипирования

JRD-FT8 идеально подходит для инженерных отделов, R&D лабораторий и мелкосерийных производств. При разработке новых электронных устройств часто требуется быстрая смена типов контактов без закупки дорогостоящего стационарного прессового оборудования.

Мобильность, отсутствие необходимости в электропитании и возможность работы с позиционерами под разные стандарты делают этот кримпер незаменимым на этапах НИОКР, тестирования опытных образцов и выпуска пилотных партий продукции.

Прочная эргономичная конструкция

Инструмент рассчитан на интенсивную эксплуатацию в сложных условиях.

• Материал: каркас и рычаги выполнены из цельнофрезерованной высоколегированной инструментальной стали с последующей термообработкой.
• Покрытие: антикоррозийное воронение или оксидирование, устойчивое к воздействию ГСМ и агрессивных сред.
• Эргономика: рукоятки оснащены двухкомпонентными накладками из маслостойкого эластомера. Они гасят вибрации, предотвращают проскальзывание в руке и снижают утомляемость оператора при длительной работе.

Технические характеристики
