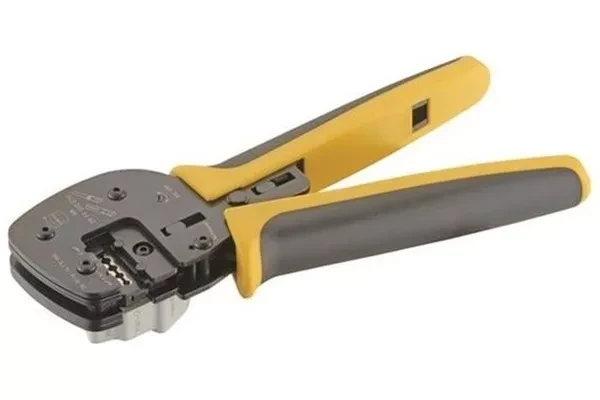

Обжимной инструмент Harting 09990000110 для цельно точеных контактов Han
Профессиональный универсальный ручной кримпер HARTING 09990000110. Предназначен для опрессовки цельноточеных (turned) контактов в тяжелых промышленных разъемах серии Han®. Оснащен поворотным позиционером для быстрой смены профилей под серии Han D, Han E, Han C и Han-Yellock. Работает с проводами от 0,14 до 4,0 мм².
Основные технические характеристики
| Параметр | Значение / Описание |
|---|---|
| Идентификация | |
| Артикул производителя | 09990000110 |
| Бренд | HARTING (Германия) |
| Тип механизма | Ручной рычажный с интегрированным многопозиционным фиксатором |
| Габариты и вес | Длина: 220 мм; Масса: 725 г |
| Рабочие параметры | |
| Диапазон сечения (AWG) | 26 – 12 AWG |
| Диапазон сечения (мм²) | 0,14 – 4,0 мм² |
| Материал рабочих частей | Закаленная легированная сталь |
| Покрытие рукояток | Двухкомпонентные эргономичные накладки |
| Совместимость и применение | |
| Серия Han D | • Ток: до 10 А • Сечение: 0,14 – 1,5 мм² • Применение: Сигнальные линии, передача данных, слаботочные цепи управления |
| Серия Han E | • Ток: до 16 А • Сечение: 0,5 – 4,0 мм² • Применение: Силовые цепи питания шкафов автоматики, стандартные промышленные соединения |
| Серия Han-Yelock | • Сечение: 0,5 – 4,0 мм² • Применение: Быстроразъемные соединения в условиях ограниченного пространства |
| Серия Han C | • Ток: до 40 А • Сечение: 1,5 – 4,0 мм² • Применение: Подключение мощных двигателей, частотных преобразователей и силовых вводов |
Особенности конструкции
Многофункциональный позиционер

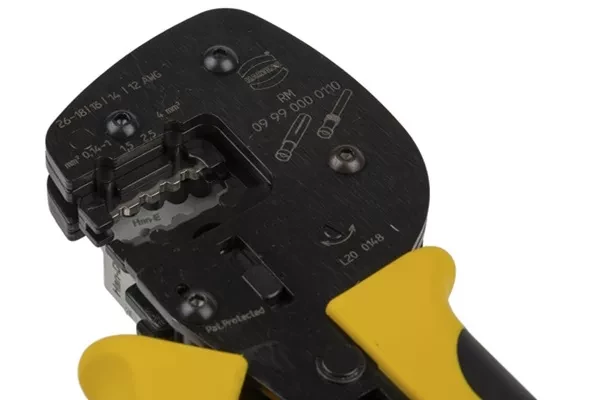

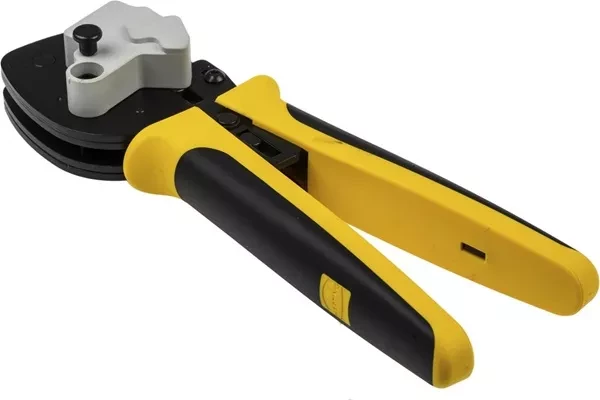

На верхней части корпуса расположен поворотный барабан с четырьмя рабочими гнездами. Каждое гнездо промаркировано буквами (D, E, C, Y). Выбор нужного профиля обжатия осуществляется простым поворотом барабана до щелчка фиксации. Это исключает необходимость покупки четырех разных инструментов.
Опрессовка цельноточеных контактов
Профиль матриц рассчитан на деформацию твердого материала (Turned Contacts). В отличие от штампованных клемм, цельнотянутые контакты требуют высокого усилия сжатия для создания плотного шестигранного или квадратного профиля, гарантирующего минимальное переходное сопротивление.
Эргономика промышленного класса
Длина рычагов 220 мм обеспечивает оптимальное передаточное число. Инструмент позволяет уверенно обжимать самые крупные контакты серии Han C без чрезмерного физического усилия оператора.
Сферы применения
- Сборка кабельных сборок для распределительных шкафов HEAVYCON.
- Монтаж линий питания станков с ЧПУ и конвейерных систем;
- Судостроение, тяжелое машиностроение и нефтегазовая отрасль;
- Организация разводки полевых шин (Profibus, Profinet);
- Ремонт и обслуживание импортного промышленного оборудования.
Комплектация поставки
- Обжимной инструмент Harting 09990000110 — 1 шт.
- Паспорт изделия / инструкция — 1 шт.
- Индивидуальная картонная упаковка.
Важная информация перед покупкой
Данный инструмент предназначен исключительно для цельноточеных контактов (turned crimp contacts) указанных серий. Он не подходит для работы со штампованными контактами (stamped contacts) из листового металла, а также для автомобильных изолированных наконечников или коаксиальных кабелей.
