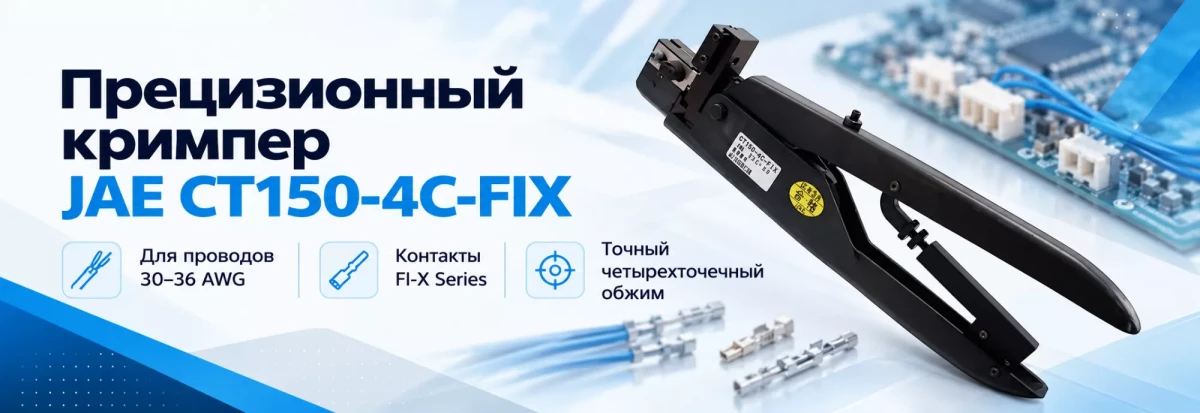

Обзор прецизионного кримпера JAE CT150-4C-FIX: когда обычный инструмент бессилен

В мире ремонта современной электроники существует невидимая граница. С одной стороны — привычные нам провода сечением 0,5–2,5 мм², которые легко обжать универсальными клещами из строительного магазина. С другой — микроскопические жилы дисплейных шлейфов толщиной с человеческий волос. Именно для этой «невидимой» стороны создан ручной обжимной инструмент JAE CT150-4C-FIX.

Сегодня разберем, почему этот специфический кримпер стоит своих денег и в каких случаях он становится единственным спасением для инженера.

Что это за инструмент?

CT150-4C-FIX — это узкоспециализированный рычажный кримпер от японского производителя JAE Electronics. Его главная и единственная задача — качественная опрессовка контактов серии FI-X на проводах экстремально малого сечения: от 30 до 36 AWG. Для понимания масштаба: стандартный медный волос в витой паре имеет сечение около 24 AWG. Инструмент работает с материалом почти в четыре раза тоньше.

Технические особенности

Профиль матрицы: Четырехточечный (quad-point) обжим. Он создает плотное газонепроницаемое соединение, которое не окисляется со временем и выдерживает вибрацию.
Тип загрузки: Боковая (SIDE). Это позволяет подносить инструмент к уже частично собранному разъему или работать внутри тесных корпусов ноутбуков.
Механика: Оснащен храповым механизмом («трещоткой»). Клещи не разожмутся до тех пор, пока контакт не будет сжат с точно выверенным заводским усилием. Это исключает брак по вине человеческого фактора.
Исполнение: Цельнометаллическая конструкция из легированной стали с прецизионной шлифовкой рабочих поверхностей.

Где применяется? Реальные сценарии

Этот инструмент никогда не встретится у домашнего мастера, но он обязателен в арсенале профессионалов следующих сфер:

Ремонт матриц ноутбуков и мониторов. Самая частая поломка после залития или падения — перелом шлейфа, идущего от платы TCON к стеклу. Нарастить его скруткой невозможно. Единственный способ вернуть изображение — обрезать поврежденный участок и заново обжать коннектор FI-X именно этим кримпером.
Сборка носимой электроники. Умные часы, медицинские датчики и компактные камеры используют внутреннюю разводку тончайшим литцендратом. Любое другое устройство просто перерезает такой провод режущими кромками.
Автомобильная электроника. Приборные панели современных авто, проекционные дисплеи на лобовое стекло и блоки камер кругового обзора соединяются такими же деликатными шлейфами.
Лаборатории R&D. При создании прототипов инженерам часто приходится вручную собирать сигнальные линии для тестирования высокочастотных интерфейсов.

Почему нельзя использовать универсальный кримпер?

Попытка обжать контакт FI-X обычными многозубыми клещами всегда заканчивается провалом по трем причинам:

Сминание: Универсальный профиль слишком груб. Он либо рвет микронную жилу, либо замыкает ее на соседний контакт.
Недожим: Обычный инструмент не может обеспечить стабильное давление на площади в доли миллиметра. Контакт держится «на честном слове», и при малейшей вибрации сигнал пропадает.
Повреждение корпуса: Без боковой загрузки и тонких губок велик риск просто выломать пластиковый фиксатор дорогостоящего разъема.

Советы по работе

Работа с CT150-4C-FIX требует твердой руки.

Перед обжимом обязательно продевайте провод через отверстие в контакте строго до упора в изоляцию.
Используйте качественный стриппер для снятия лака с проводов 30+ AWG — лезвие канцелярского ножа оставит задиры.
Не пытайтесь обжимать этим инструментом провода толще 28 AWG — вы необратимо деформируете матрицу инструмента.

Вердикт

JAE CT150-4C-FIX — это не универсальный солдат, а хирургический скальпель. Покупать его домой «на всякий случай» бессмысленно. Но если ваша работа связана с ремонтом сложной цифровой техники, восстановлением экранов или сборкой миниатюрных устройств, этот инструмент окупает себя с первой же спасенной материнской платой. В сегменте микроэлектроники компромиссы в качестве инструмента недопустимы, так как они ведут к повторным возвратам техники и потере репутации сервиса.

Краткие характеристики напоследок:

Производитель: JAE Electronics
Модель: CT150-4C-FIX
Сечение: 30–36 AWG
Совместимость: Коннекторы FI-X Series
